振動スクリーン
VIBRATING SCREEN
①振動フィーダ方式
②振動コンベヤ方式
③電磁フィーダ方式
振動スクリーン
分級
振動輸送機の搬送面に最適な網を取り付けて
粒度選別を行う振動機です。
特徴
- 幅広い振動条件と目開きに対応可能
振動条件：0.1mm 〜 20mm（振幅値）
目開範囲：0.5mm 〜 200mm - 多様な網形状で最適な分級

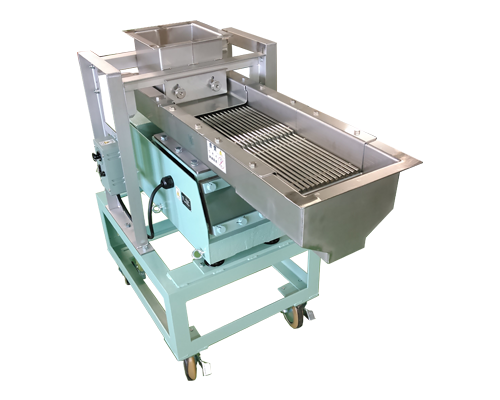

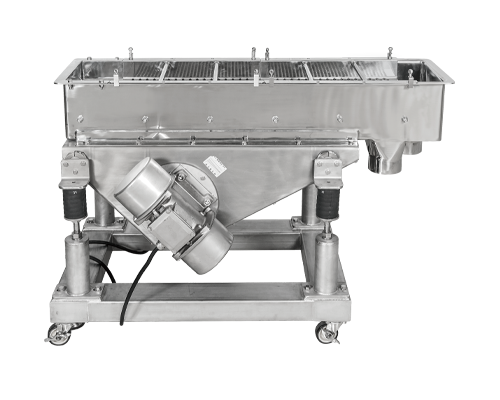

製品例
振動スクリーンは以下の搬送方式と組み合わせが可能です。
様々の網と組み合わせ、最適な機器をご提案いたします。
①振動フィーダ方式
（強制振動型）

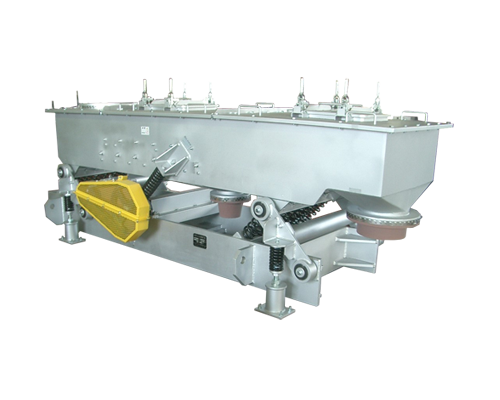

②振動コンベヤ方式
（バランス型）
③電磁フィーダ方式
（共振振動型）
網目の種類
メッシュ（織網）
平織り
最もポピュラーな織網
クリンプ織り
開目と線径の差が大きな時、網目のずれを防ぐのに有効
フラットトップ
上面を平坦に織るため、摩耗による寿命が向上
トンキャップ
ふるい効率を上げるため開目を長方形にしたもの。目詰まり対策に有効
タイロッド
トンキャップ網では解消できない目詰まり対策等に有効
ウェッジメッシュ
素線をクサビ形にし、水分の切れを良くします。脱水に最適
ウレタンスクリーン
網自体の二次振動による目詰まり対策。騒音対策としても有効
打抜き網
丸穴打抜き網
最もポピュラーな打抜き網
長丸穴打抜き網
粒状処理物の目詰まり対策に有効
角穴打抜き網
丸穴を角穴に変えたもの
特殊網
スリット式ルーバ
焼却関連篩に使用される板金製の網。材質選定が可能。
馬蹄形ルーバ
大径の処理物に効果的。
コニダスクリーン
焼却関連篩用に採用。ドイツ製
ウェッジワイヤ
クサビ形の素線を溶接構造で製作。上面が平坦で脱水に最適
メッシュ網 取付方法

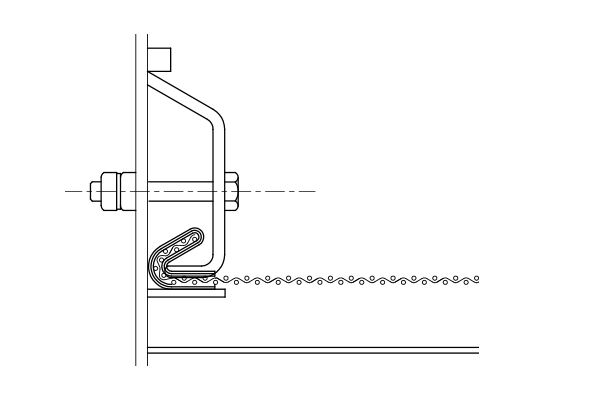

フック式
最も一般的な網張方法となり、構造もシンプルです。幅広い織網に対応可能です。
挟み込み式
網取付部品を分解する事ができ、網部を含めた洗浄が可能です。
打抜き網、特殊網 取付方法
側面ボルト固定式
最も一般的な固定方法です。シンプルな構造で幅広い網形状・機器サイズに対応が可能です。

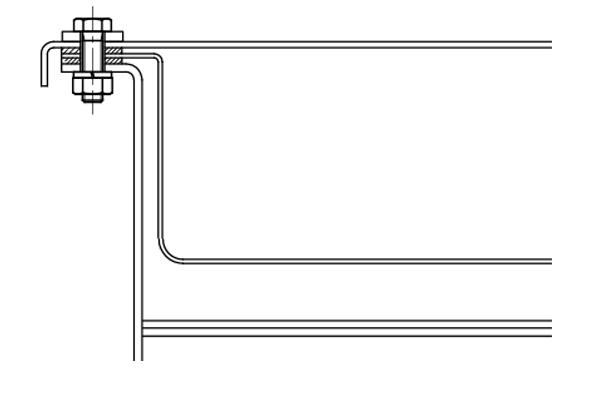

内トラフ式
分解や組み立てが容易で洗浄性に優れた構造です。
目詰まり対策

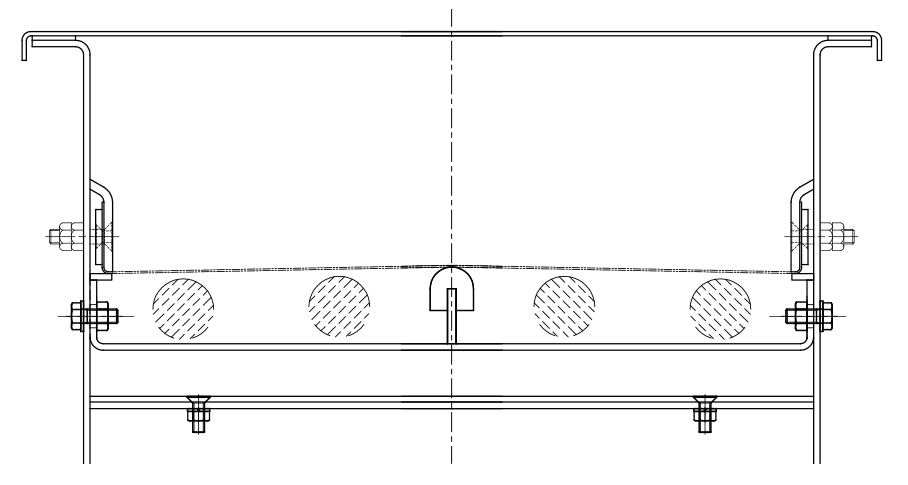

タッピングボール仕様
網下と搬送面の間にボール枠を設けボールを配置します。配置されたボールは振動で弾み、網面を叩くことで（タッピング）網面の付着や目詰まりを軽減させる事が可能です。
